诺冠NORGREN先导式电磁阀的测定步骤及使用注意事项如下

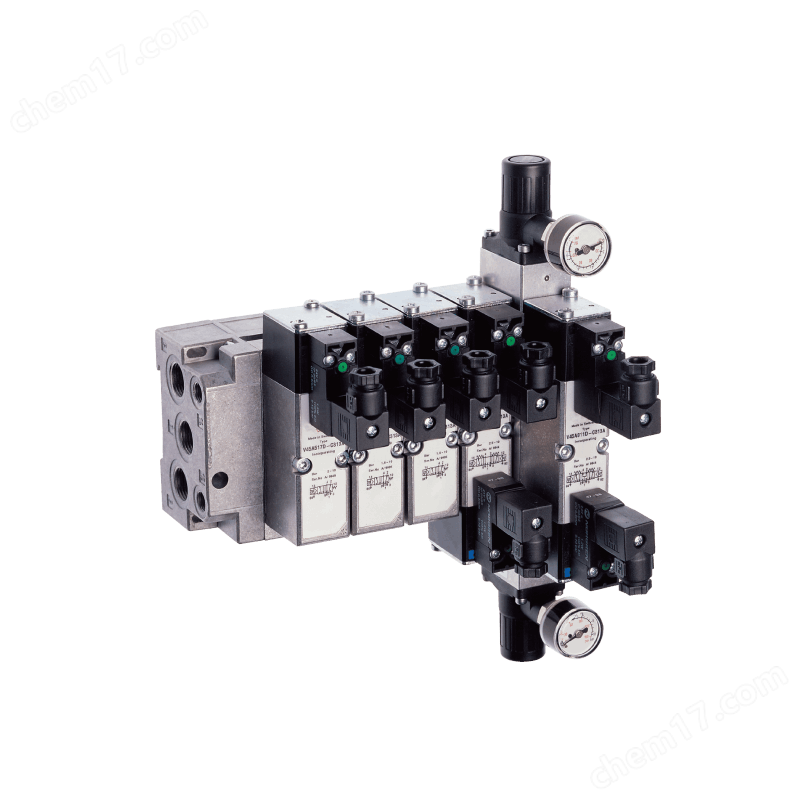

　　诺冠NORGREN先导式电磁阀是一种通过电磁力来控制流体介质通断的自动化元件。它通常由电磁铁、阀芯、阀座、先导孔和弹簧等部件组成。其工作原理主要基于电磁力和流体压力的综合作用。当通电时，电磁铁产生磁场，吸引阀杆上移，打开导阀口。此时，电磁阀上腔通过先导孔卸压，形成上低下高的压差，流体压力推动主阀芯向上移动，打开主阀口，实现流体的通断控制。断电时，电磁力消失，阀杆在弹簧力和主阀芯重力的作用下复位，先导孔关闭，主阀芯向下移动，关闭主阀口。

　　诺冠NORGREN先导式电磁阀的测定步骤及使用注意事项如下：

　　测定步骤

　　1.外观检查：对先导式电磁阀质量进行验证的重要手段之一。该检查主要包括外观缺陷检查和标识检查。其中，外观缺陷检查主要是通过对先导式电磁阀外观进行全面检查，以确保其表面没有明显的缺陷和损坏；标识检查则是通过对先导式电磁阀上的标识进行检查，以确认其符合相关标准和规定。

　　2.尺寸测量：对先导式电磁阀质量进行验证的重要手段之一。该测量主要是通过对先导式电磁阀的关键尺寸进行测量，以确保其尺寸符合设计要求和技术标准。

　　3.性能试验：对先导式电磁阀质量进行验证的重要手段之一。该试验主要是通过对先导式电磁阀在实际工况下的性能进行试验，以确保其在实际工作中能够稳定可靠地工作。

　　4.寿命试验：对先导式电磁阀质量进行验证的重要手段之一。该试验主要是通过对先导式电磁阀在一定时间内的长期工作情况进行试验，以评估其使用寿命和可靠性。

　　5.动作可靠性测试：对于分步直动式或先导式电磁阀，需确认其在不同压力段的动作可靠性。断电后，电磁阀应能可靠复位。此过程可通过手动操作（若有手动应急装置）辅助验证机械部分的灵活性。

　　6.通断性能测试：在额定工作压力下，测试电磁阀在通电和断电状态下，对应通路的开启和关闭是否符合。

　　使用注意事项

　　1.安装环境：应选择在干燥、通风良好的环境中安装电磁阀,避免安装在潮湿、多尘或有腐蚀性气体的地方,以防电磁阀内部元件受潮、积尘或被腐蚀,影响其正常性能和寿命。安装位置要便于操作、维护和检修,周围应留有足够的空间,以便于连接管道、布线以及进行故障排查等工作。要远离强磁场源,如大型电机、变压器等,因为强磁场可能会干扰电磁阀的正常工作,导致其误动作或控制不准确。

　　2.管道连接：连接电磁阀的管道必须清洁,在连接前要清除管道内的杂物、铁锈、油污等,防止这些杂质进入电磁阀内部,损坏阀芯、密封件等部件。管道的口径应与电磁阀的接口尺寸相匹配,确保连接紧密,无泄漏现象。连接时要使用合适的密封材料,如密封胶圈等,并确保密封良好,避免介质泄漏。安装管道时要注意避免对电磁阀施加过大的外力,防止因管道应力传递导致电磁阀内部部件损坏。特别是在拧紧管道连接螺母时,要使用合适的工具,避免过度拧紧造成阀体变形。

　　3.安装方向：严格按照电磁阀的安装指示方向进行安装,通常在电磁阀的阀体上会标有介质流动方向或安装方向标识。正确的安装方向对于电磁阀的正常工作至关重要,若安装方向错误,可能导致介质无法正常通过,影响电磁阀的开启和关闭动作,甚至损坏电磁阀。对于一些有特定安装要求的电磁阀,如先导式电磁阀,要确保先导孔的方向正确,以保证先导控制气路的正常工作,实现准确的控制。

　　4.电压匹配：确认所使用的电源电压与电磁阀的额定电压一致。该电磁阀的额定电压为24V DC,使用时必须提供稳定的24V直流电源,电压偏差应在允许范围内,一般要求电压波动不超过额定电压的±10。如果电压过高,可能会损坏电磁阀的电气部件,如线圈、电路板等;电压过低,则可能导致电磁阀无法正常吸合或动作迟缓。在连接电源之前,要使用电压表等工具测量电源电压是否正常,确保电源电压稳定可靠。同时,要注意电源的正负极性,正确连接到电磁阀的对应端子上,避免因极性接反而损坏电磁阀。

　　5.布线规范：电磁阀的电源线应采用合适规格的电线,电线的截面积要根据电磁阀的功率大小来选择,以保证足够的载流量,防止因电线过细导致发热甚至起火等安全隐患。布线时要尽量避免与动力线、高压线等强电线路平行敷设,防止电磁干扰。如果无法避免平行敷设,应采取有效的屏蔽措施,如使用屏蔽电缆,并将屏蔽层可靠接地。
